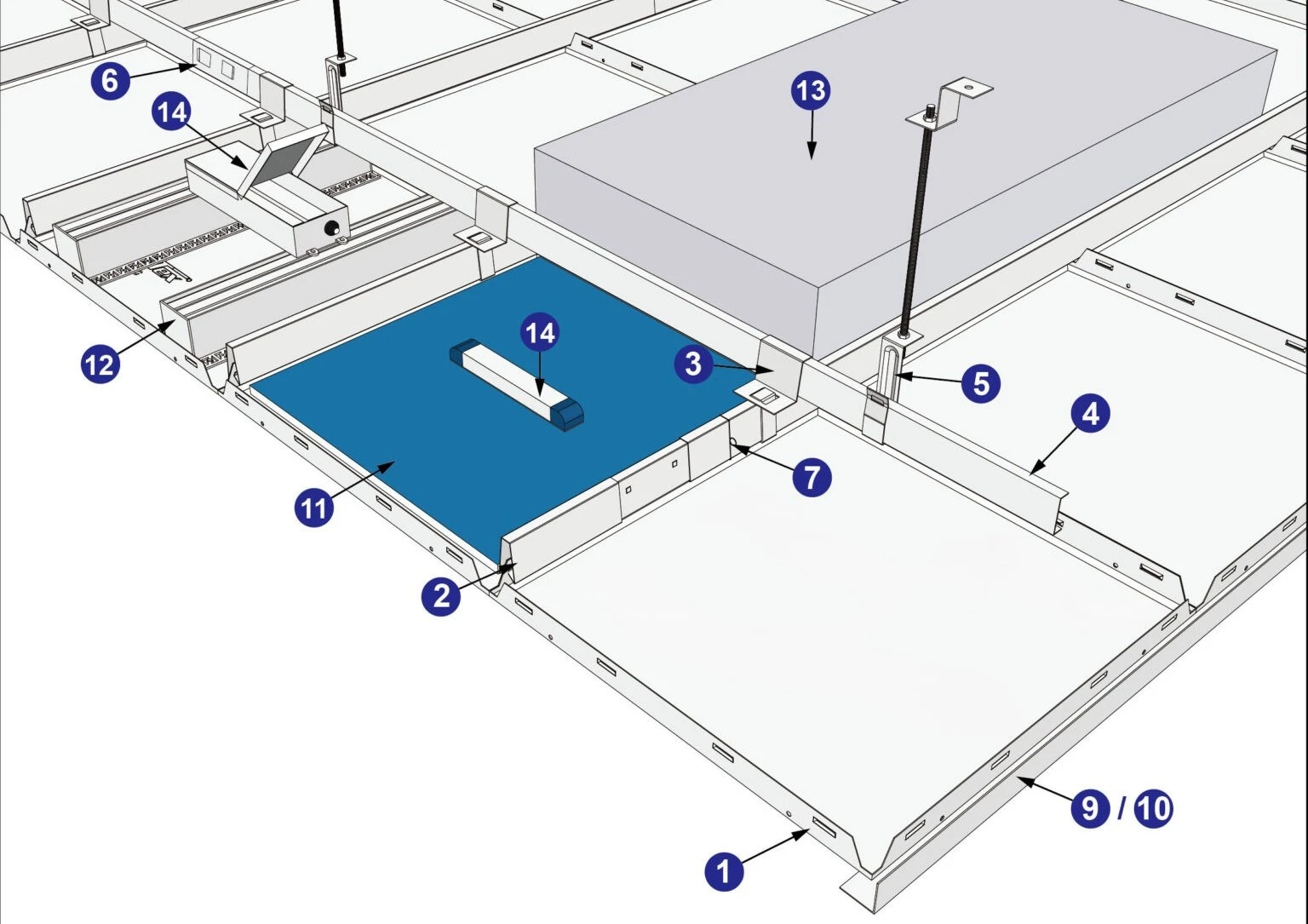

Schematische Darstellung der Deckenclip-Struktur

Auf dieser Seite

1. I. Niemand kauft eine Decke. Dann sackt eine Decke durch.
2. II. Warum die F--Ausstattungslinie eine Baumaßnahme verdient, keine Vermutung
3. III. Kunststoffclip, Metallclip - der Unterschied, den Sie nach zwei Sommern spüren
4. IV. Das Loch
5. V. Weiche Platte, harte Platte: 300 mm, 400 mm, und die Zahl auf einem Datenblatt liest niemand
6. VI. Das 3-mm-Ding, das Decken flach hält
7. VII. Was ist zu prüfen, bevor der erste Clip klickt?

Eine frisch ausgepackte PVC-Deckenplatte ist flach, leicht und geradezu komisch einfach zu handhaben. Ein Auftragnehmer kann einen Raum voller Paneele in weniger als zehn Minuten entladen. Erst später-sechs Monate, achtzehn Monate, manchmal drei Jahre{3}} tauchen die Beweise dafür auf, was in diesen zehn Minuten passiert ist. Eine Naht, die sich um einen halben Millimeter geöffnet hat. Eine Ecke, die unter die Trimmlinie fällt. Ein Panel, das auf den ersten Blick immer noch gut aussieht, aber springt, wenn man mit einem Moppstiel darauf drückt.

Nichts davon ist die Schuld des Materials. Eine ordnungsgemäß installierte PVC-Decke bleibt ein Jahrzehnt oder länger flach. Die Probleme beginnen, wenn ein Installateur sie wie eine Holzdecke oder eine Gipsdecke oder etwas behandelt, das einfach festgeschraubt und vergessen werden kann. PVC ist ein Thermoplast. Es bewegt sich. Es dehnt sich aus, wenn sich der Raum erwärmt, und zieht sich zusammen, wenn es abkühlt. Die gesamte Installationsmethode-der Zuschnitt, die Clips, die Abstände, die Reihenfolge-ist darauf ausgelegt, diese Bewegung aufzunehmen, ohne dass das Paneel aus dem Raster austritt. Wenn die Methodik ignoriert wird, tut das Panel genau das, was die Physik ihm vorgibt. Es entkommt.

Die Suchtrends bestätigen, was jeder Lieferant, der Garantieanfragen entgegennimmt, bereits weiß. In Märkten in Südostasien und Südasien geht es bei den häufigsten Fragen nicht darum, obPVC-Deckenplattensind wasser--beständig oder termitenbeständig-. Dabei geht es darum, wie man sie auf einem Holzrahmen anbringt, welches Clipsystem verwendet werden soll, wie weit die Clips voneinander entfernt sein müssen und welches Maß (falls vorhanden) verhindert, dass ein Paneel sechs Monate später durchhängt. In diesem Artikel geht es um diese Fragen. Nicht die Broschüre antwortet. Die Seite antwortet.

I. Niemand kauft eine Decke. Dann sackt eine Decke durch.

Bei einer Renovierung ist die Decke das Letzte, was man sieht. Der Boden wird vermessen. Die Wände werden gestrichen. Die Beleuchtung wird geplant. Die Obergrenze wird mit dem verbleibenden Budget abgedeckt. Dabei handelt es sich nicht um ein regionales Phänomen. Das gilt in Jakarta, in Dhaka, in Lagos, auf jedem Markt, wo die Kosten für ein Zimmer pro Quadratmeter berechnet werden und die Decke das unsichtbare Quadrat ist.

Die Folge ist, dass PVC-Deckenpaneele -obwohl sie zu den praktischsten Deckenmaterialien auf dem Markt gehören-alltäglich von Personen installiert werden, die noch nie eine Installationsanleitung gelesen haben. Sie lernen von der Person, die sie unterrichtet hat, die von jemand anderem gelernt hat, die es 2014 auf einer Website herausgefunden hat und nie einen Grund hatte, zu ändern, was an diesem Tag funktioniert hat. Die Methode wird weitergegeben. Die Panels steigen immer weiter an. Und irgendwo zwischen dem dritten und fünften Projekt sackt ein Panel ab und niemand weiß warum, weil die Methode vorher immer funktioniert hat.

Es hatte nicht immer funktioniert. Es lag immer im Bereich des Glücks. Eine Decke, die in einem Raum installiert wird, in dem die Temperatur nie über 28 Grad liegt und der nie direktem Sonnenlicht ausgesetzt ist, toleriert fast jeden Clipabstand. Die gleiche Decke in einem Raum mit einem Westfenster und einem Blechdach wird sich um 14 Uhr in eine andere Form ausdehnen. Der Installateur, der nur in der ersten Art von Raum gearbeitet hat, wird ehrlich gesagt glauben, dass die Methode vernünftig ist. Der Hausbesitzer im zweiten Zimmertyp ruft den Lieferanten an und beschreibt eine Decke, die wie eine Hängematte aussieht.

Die Installationsvariablen, auf die es ankommt-die Anfangslinie, der Cliptyp und -abstand, die Dehnungsfuge, die Verstärkung um Ausschnitte-sind kein verborgenes Wissen. Sie sind dokumentiert, getestet und herstellerübergreifend konsistent. Die Lücke liegt nicht in den Informationen. Die Lücke liegt in der Übertragung, und die Übertragung bricht dort ab, wo das geschriebene Wort auf die Annahme trifft, dass diese Decke wie die letzte installiert werden kann.

II. Warum die F--Ausstattungslinie ein Builder's Square verdient, keine Vermutung

Die zerstörerischste Abkürzung bei der Installation von PVC-Decken geschieht, bevor ein einzelnes Paneel den Karton verlässt. Der Installateur misst an einer Ecke von der Decke bis zur vorgesehenen Deckenhöhe, markiert die Wand und trägt diese Markierung mit einer Wasserwaage oder einem Kreidestrich durch den Raum. Die F-Verkleidung-der Umfangskanal, der die Plattenkanten hält-wird entlang dieser Linie verschraubt. Erledigt.

Außer, dass die Platte nicht eben ist. Es ist nie eben. Bei älteren Gebäuden kann die Abweichung über eine Spannweite von vier-Metern zwanzig bis dreißig Millimeter betragen. Wenn die F--Leiste parallel zur Decke installiert wird, folgt die Decke der Decke. Die Paneele werden nicht durchhängen. Die gesamte Decke wird schräg sein, und die Neigung wird unsichtbar sein, bis jemand eine Pendelleuchte aufhängt oder auf den Spalt zwischen der Decke und einem Türrahmen schaut. Anschließend wird die Blende eingeschraubt, die Paneele eingeklipst und die Korrektur erfolgt durch die Demontage des gesamten Gitters.

Die Alternative dauert zwölf Minuten. Suchen Sie die niedrigste Ecke des Raums im Verhältnis zur Decke. Übertragen Sie diesen Bezug mit einer Laserwaage oder einer Wasserwaage auf alle vier Wände. Die F--Trimmung ist jetzt horizontal, unabhängig davon, was die Platte tut. Der resultierende Spalt zwischen der Leiste und der Platte variiert entlang des Umfangs, die Decke bleibt jedoch flach. Die Lücke wird durch Zierleisten verdeckt oder als Schattenlinie belassen. Es ist ein Detail, das niemand sieht, aber jeder würde es bemerken, wenn es falsch gemacht würde.

In dieser Phase ist noch ein zweites Maß von Bedeutung: die Tiefe des F--Beschnitts im Verhältnis zur Plattendicke. Eine Standard-PVC-Deckenplatte ist 5 mm bis 8 mm dick, wobei 5 mm bei Wohndeckenanwendungen in feuchten Klimazonen am häufigsten vorkommen. Der F-Zierschlitz sollte das Paneel mit etwa 1 mm vertikalem Spiel aufnehmen-nicht fest, nicht locker. Eine Platte, die fest am Zierschlitz anliegt, kann sich nicht in den Spalt an den Enden hinein ausdehnen. Eine zu lose sitzende Platte klappert, wenn eine Tür zuschlägt. Bei der Installation ist kein Problem sichtbar. Beide sind innerhalb einer Woche hörbar.

III. Kunststoffclip, Metallclip - Der Unterschied, den Sie nach zwei Sommern spüren

PVC-Deckenklemmen erfüllen eine Funktion, die jedoch nicht die ist, die die meisten Leute annehmen. Der Clip hält die Platte nicht hoch. Das Panel ist so leicht, dass die Schwerkraft kaum spürbar ist. Der Clip widersteht zwei Kräften: Wärmeausdehnung, die das Paneel zur Seite drückt, und Feuchtigkeitsschwankungen, die dazu führen können, dass sich das Paneel zwischen den Stützpunkten durchbiegt. Ein Clip, der bei der zweiten Aufgabe versagt, lässt das Paneel an Ort und Stelle, führt jedoch zu einer Lücke zwischen benachbarten Paneelen, da die Expansionskraft den Halt des Clips überwindet.

Im Feld dominieren zwei Cliptypen. Kunststoffklammern, meist spritzgegossenes-Polypropylen, rasten in eine Metallschiene oder direkt in eine Holzlatte ein. Sie kosten weniger und lassen sich schneller installieren. Ihre Versagensart ist thermisches Kriechen: Nach genügend Wärmezyklen entspannt sich die Kunststoffbacke, die die Plattenzunge greift, um den Bruchteil eines Millimeters. Der Bruchteil summiert sich. Eine Reihe von zehn Paneelen, die jeweils 0,2 mm an Halt verlieren, öffnen am anderen Ende einen Spalt von 2 mm. Niemand misst dies, weil sich die Lücke über Monate und nicht über Stunden entwickelt, und wenn sie groß genug ist, um es zu bemerken, ist der Installateur mit einem anderen Projekt beschäftigt.

Metallklammern-verzinkter Federstahl, typischerweise 0,4 mm bis 0,6 mm dick-kriechen nicht. Sie greifen mit einer Kraft in die Plattenzunge, die mit der Zeit nicht nachlässt. Der Kompromiss ist der Installationsaufwand. Ein Metallclip erfordert mehr Einführkraft als ein Kunststoffclip, was dazu führt, dass der Daumen des Installateurs am Ende des Tages schmerzt und die Versuchung, die Clips weiter anzuordnen, größer wird. Dies ist der Kompromiss,-der in der Produktliteratur selten erwähnt wird: Der Clip mit der höchsten{9}}Leistung ist derjenige, den der Installer am wahrscheinlichsten überspringt.

Was ein Clip-System, das lange hält, von einem anderen unterscheidet, ist nicht nur das Material. Es ist die Kombination aus Clipkraft und -abstand. Ein Kunststoffclip im Abstand von 300 mm kann ein Paneel flacher halten als ein Metallclip im Abstand von 600 mm. Der Planer, der den Abstand nicht angibt, hat eine der wichtigsten Installationsentscheidungen an denjenigen delegiert, der an diesem Tag den Schraubenzieher in der Hand hält. Für einen umfassenderen Vergleich der Leistung von Deckenmaterialien unter Installationsbelastung-und wie PVC seine Geometrie im Vergleich zu Gips- und Mineralfaseralternativen behält-die Analyse in unseremDeckenmaterialvergleichDer Artikel beschreibt, was jedes Substrat tut, wenn die Temperatur steigt und die Clipzahl sinkt.

IV. Das Loch

Downlights kommen vor. Ein Installateur schneidet mit einer Lochsäge eine kreisförmige Öffnung in eine PVC-Deckenplatte, verlegt die Verkabelung und befestigt die Halterung. Die Platte um den Ausschnitt herum ist jetzt strukturell beeinträchtigt. Ein Vollpaneel verteilt sein Eigengewicht und etwaige Dehnungskräfte gleichmäßig über seine Breite. Eine Platte mit einem 90-mm-Loch in der Mitte konzentriert diese Spannung auf den schwächsten verbleibenden Querschnitt, also den schmalen PVC-Streifen zwischen dem Ausschnitt und der Plattenkante.

Was als nächstes passiert, hängt davon ab, ob dieser Streifen verstärkt wurde. In den meisten Wohnanlagen ist dies nicht der Fall. Das Panel verbeugt sich. Die Biegung beginnt am Ausschnitt, da dort das Material die geringste Steifigkeit aufweist, und breitet sich entlang der Plattenachse nach außen aus. Innerhalb eines Jahres sinkt die Decke um jedes Downlight im Raum leicht unter die allgemeine Ebene. Der Effekt ist subtil -einige Millimeter Ablenkung-, aber die Beleuchtung nimmt ihn sofort auf. Eine von oben beleuchtete Decke wirft Schatten, die eine flache Decke nicht verursacht.

Die Verstärkungstechnik ist nicht kompliziert. Eine sekundäre Latte oder Querlatte, die hinter dem Ausschnitt installiert und in die beiden benachbarten Hauptschienen geschraubt wird, überbrückt den geschwächten Abschnitt. Das Paneel wird an vier Punkten um das Loch herum abgestützt statt an zwei. Der Materialaufwand beläuft sich auf ein 300 mm langes Holz- oder Aluminiumprofil. Der Zeitaufwand beträgt etwa zwei Minuten pro Ausschnitt. Bei einer Decke mit sechs Downlights beträgt der gesamte Mehraufwand zwölf Minuten. Der daraus resultierende Garantiefall dauert mindestens einen halben Tag. Auch die Berechnung ist nicht kompliziert, für einen nach Quadratmeter bezahlten Installateur jedoch unsichtbar.

Die gleiche Logik gilt für jede Penetration. Öffnungen für Abluftventilatoren. Zugangsluken. Lüftungsschlitze der Klimaanlage. Jeder Ausschnitt, der in jeder Abmessung größer als 50 mm ist, erzeugt eine Spannungskonzentration. Die Lösung ist immer die gleiche: Überbrücken Sie die Schwachstelle mit einem Stützelement hinter der Platte. Für Deckensysteme in -räumen mit hoher Luftfeuchtigkeit-Küchen, Badezimmern, überdachten Balkonen-befolgen Sie den in unserem Leitfaden beschriebenen AnsatzPVC-Deckensystemebehandelt, wie Plattendicke, Belüftung und Lichtausschnittdichte in feuchten Umgebungen interagieren.

Eine Querstrebe hinter der Downlight-Öffnung verteilt die Spannung um den Ausschnitt herum und verhindert die häufigste Ursache für lokales Durchhängen der Decke.

V. Soft Panel, Hard Panel: 300 mm, 400 mm und die Zahl auf einem Datenblatt, die niemand liest

Nicht alle PVC-Deckenplatten haben die gleiche Steifigkeit. Die Variable ist die Dichte, und der Bereich ist groß. Ein Panel im Bereich von 0,45 bis 0,55 g/cm³, wie es in Economy-{4}Produkten auf südasiatischen Märkten üblich ist, ist sichtbar flexibel. Sie können eine Länge von zwei -Metern ohne großen Aufwand von Hand biegen. Ein Panel mit 0,60 bis 0,70 g/cm³, das im mittleren -bis-Premium-Segment liegt, ist deutlich steifer. Es gibt immer noch nach, aber es wehrt sich.

Der Clipabstand, der für den ersten Plattentyp funktioniert, funktioniert für den zweiten nicht, und der Versagensmodus erstreckt sich in beide Richtungen. Ein weiches Paneel, das auf Clip-Zentren montiert wird, die für ein hartes Paneel ausgelegt sind, wird zwischen den Stützen durchhängen, weil die Spannweite für den Biegemodul des Materials zu groß ist. Ein hartes Paneel, das auf Clip-Zentren montiert wird, die für ein weiches Paneel ausgelegt sind, bleibt flach, aber der Installateur hat Zeit und Material für unnötige Clips verschwendet, was zwar selten zur Beanstandung kommt, aber dennoch im Projekt enthaltene Kosten verursacht.

Die Zahl, die die Steifigkeit mit dem Abstand verknüpft, ist nicht ausgeblendet. Es ist im Installationsabschnitt des technischen Datenblatts abgedruckt und wird fast nie gelesen. Bei Platten mit einer Dichte von 0,60 g/cm³ oder mehr reicht in Räumen ohne extreme Temperaturschwankungen im Allgemeinen ein Klemmabstand von 400 mm zwischen den Stützen aus. Bei Platten unter 0,55 g/cm³ sinkt dieser Wert auf 300 mm. Der Unterschied von 100 mm klingt trivial. Bei einer Deckenlänge von fünf Metern bedeutet das eine zusätzliche Reihe Clips und vielleicht zwanzig Minuten Arbeit. Das Problem besteht darin, dass der Installateur die Plattendichte nicht kennt und nicht danach fragt. Das Paneel kommt in einer versiegelten Box auf der Baustelle an und sieht aus wie jedes andere PVC-Paneel, das der Installateur jemals verwendet hat.

Es gibt einen einfachen Feldtest, der etwa acht Sekunden dauert. Halten Sie das Paneel an einem Ende waagerecht und zwei Meter frei. Sinkt die Spitze durch ihr Eigengewicht mehr als eine Handbreit unter die Horizontale, liegt die Plattendichte im weichen Bereich und der Klammerabstand muss auf 300 mm oder weniger verringert werden. Wenn sich die Spitze kaum bewegt, reichen 400 mm. Dies ist keine Labormethode, aber sie korreliert gut genug mit dem Biegemodul, um die Entscheidung an dem Tag zu leiten, an dem die Entscheidung getroffen werden muss. Das Datenblatt des Lieferanten liegt vielleicht irgendwo in einem Projektordner, aber der Installateur steht mit einem Schraubenzieher und der nächsten Platte in der Hand unter den Balken.

VI. Das 3-mm-Ding, das Decken flach hält

Bei Erwärmung dehnt sich PVC in seiner Länge aus. Der Koeffizient beträgt je nach Rezeptur und Füllstoffgehalt etwa 0,05 bis 0,08 mm pro Meter und Grad Celsius. In einem Raum, in dem die Temperatur von 22 Grad im Morgengrauen auf 38 Grad am Nachmittag schwankt,-was in tropischen Klimazonen mit nicht isolierten Dachflächen üblich ist-, wächst ein drei{9}Meter großes Panel im Laufe eines Tages um etwa 2,4 mm bis 3,8 mm. Nachts schrumpft es zurück. Der Zyklus wiederholt sich täglich während der gesamten Lebensdauer des Gebäudes.

Wenn die Plattenenden bei der Installation fest an der F--Verkleidung anliegen, kann die tägliche Ausdehnung nirgendwo hingehen. Die Platte knickt ein. Die Wölbung beginnt in der Mitte, da dort die Druckspannung am höchsten ist, und erscheint als Welle in der Deckenebene. Die Welle ist zunächst etwa 5 mm hoch. Mit jedem Zyklus wird es schlimmer, da das PVC unter der Kompression leicht nachgibt und die Schnalle dauerhaft wird.

Die Lösung ist ein absichtlicher Spalt von -3 mm an jedem Ende jedes Paneels, gemessen mit einem Abstandshalter oder einem gefalteten Stück Pappe oder einem anderen flachen Gegenstand, den der Installateur in der Tasche hat. Das Paneel wird an einem Ende vollständig in die F-Leiste eingeführt, 3 mm zurückgezogen und eingeklipst. Das andere Ende erfährt die gleiche Behandlung. Die gesamte Dehnungszugabe beträgt 6 mm pro Platte. Im Datenblatt eines verantwortungsvollen Herstellers erscheint diese Nummer in Fettschrift. Vor Ort taucht es auf, wenn der Auftragnehmer darauf besteht, und verschwindet, wenn niemand nachschaut.

Sobald die Decke fertig ist, ist die Lücke nicht mehr sichtbar. Der F--Besatz verbirgt es. Die Schattenlinie zwischen der Verkleidung und dem Paneel verdeckt die Tatsache, dass das Paneel schwebt. Aber die Lücke ist physisch vorhanden und der einzige Grund dafür, dass eine im Februar installierte Decke im August nicht nachgibt. Für Bodenverlegungen mit gleicher Ausdehnungsphysik gelten die in unserem aufgeführten AbstandsregelnLeitfaden für DehnungsfugenWenden Sie das gleiche Prinzip auf eine andere Ebene an, und die Folgen eines Fehlers auf dem Boden sind lauter, aber nicht weniger vorhersehbar.

VII. Was Sie überprüfen sollten, bevor der erste Clip klickt

Bei einer PVC-Deckenstelle ist der Moment, der die Lebensdauer der Decke bestimmt, nicht der Moment, in dem das letzte Paneel montiert wird. Es handelt sich um das Zeitfenster zwischen der Fertigstellung des Rasters und dem Ausschneiden des ersten Panels-normalerweise eine Zeitspanne von fünfzehn oder zwanzig Minuten, in der das Installationsprogramm den Rahmen überprüft und entweder die später auftretenden Probleme erkennt oder sie als nahe genug annimmt. Die Fähigkeit, zwischen beiden zu unterscheiden, ist bei den Werkzeugen nicht immer vorhanden.

Der Rahmencheck, auf den es ankommt, hat fünf Punkte. Erstens: Ist die F--Trimmung rundherum horizontal, unabhängig von der Platte? Wenn die Antwort zur Bestätigung einen Blick auf die Platte erfordert, ist die Antwort falsch. Zweitens: Sind die Läufer über die gesamte Spannweite auf gleicher Höhe? Eine um 2 mm höhere Kufe als die benachbarte Kufe erzeugt einen Grat in der Decke, der das Licht in einem niedrigen Winkel einfängt. Drittens: Ist der Clip-Abstand konsistent und entspricht er der tatsächlich erhöhten Plattendichte und nicht der im Angebot angenommenen Dichte? Viertens: Sind alle Stellen der Ausschnitte identifiziert und wurde die Überbrückung installiert, bevor die Paneele angebracht werden, und nicht erst, nachdem die Ausschnitte gemacht wurden? Das Nachrüsten einer Brücke hinter einem bereits-befestigten Panel ist langsam, frustrierend und wird normalerweise übersprungen. Fünftens: Gibt es vor Ort einen 3-mm-Abstandhalter und wird dieser an jedem Plattenende verwendet?

Für keine dieser Prüfungen ist eine spezielle Ausrüstung erforderlich. Eine Wasserwaage. Ein Maßband. Ein konsistenter Abstandshalter. Augen am Rahmen vor dem Hochfahren der Paneele. Das Zeitfenster ist kurz und der Druck, mit dem Ausschneiden zu beginnen, ist groß, aber der Unterschied zwischen einem karierten und einem angenommenen Rahmen beträgt etwa drei Jahre bei flacher Decke im Vergleich zu achtzehn Monaten vor dem ersten Rückruf. Für Leser, die sich mit der Spezifizierung von Materialien für mehrere Decken- und Wandsysteme befassen,-wo die Disziplin auf derselben Rahmenebene-bestimmt, ob ein Raum fertig oder zur Hälfte-fertig-des Raumes aussieht-durch-Raumspezifikationsansatz in unseremLeitfaden zur Materialspezifikationverbindet Deckenoptionen mit Boden- und Wandoptionen, die dasselbe Substrat haben.

Die Lücke zwischen einer geraden Linie und einer geraden Decke

Ein durchhängendes, knickendes oder an den Nähten aufgehendes PVC-Deckenpaneel stellt keinen Materialmangel dar. Es ist ein Rekord. Es erfasst den nicht verbliebenen Dehnungsspalt, den gedehnten Klammerabstand, den nicht überbrückten Ausschnitt und die angenommene statt gemessene Startlinie. Das Material selbst verträgt die Standortbedingungen -Feuchtigkeit, Kondensation und gelegentliche Wischbewegungen von unten-bemerkenswert, verträgt jedoch nicht die Installation entgegen seiner eigenen Physik. Kein Thermoplast ist.

Was dieses Wissen umsetzbar macht, ist nicht seine Komplexität. Es ist einfach. Der F--Trimm benötigt einen Laser. Die Klammern benötigen einen der Plattendichte entsprechenden Abstand. Die Plattenenden benötigen 3 mm Luft. Die Ausschnitte benötigen ein Unterlageteil. Die Informationen passen auf ein einziges Blatt Papier und sind seit der Erfindung der Produktkategorie verfügbar. Der Grund dafür, dass es den Standort nicht immer erreicht, ist institutioneller und nicht technischer Natur: Lieferketten trennen die Leute, die die Module herstellen, von denen, die sie installieren, und das Papier, das mit der Box transportiert wird, ist oft die falsche Papiersorte -eine Marketingbroschüre, wenn der Installateur eine einseitige-Checkliste für die Installation in der Landessprache benötigt.

Eine flache Decke ist das Standardergebnis, wenn der Rahmen stimmt, die Lücken stimmen und die Klammern stimmen. Eine nicht ebene Decke ist das Ergebnis eines dieser drei Fehler. Es ist kein Geheimnis und es ist kein Pech. Es ist eine Linie, die mit einem Blick gemessen wurde, als sie ein Quadrat brauchte.
